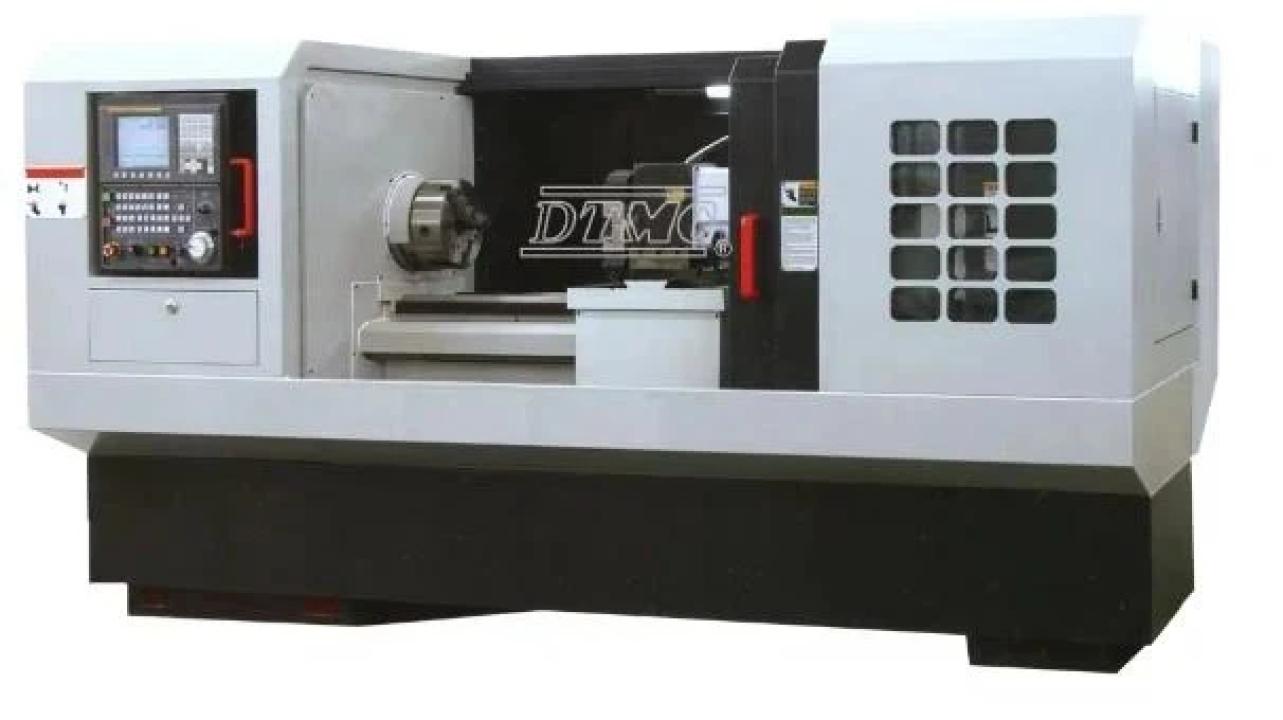

Strung CNC pentru strunjit metal

Strungul cnc pentru strunjit metal este echipamentul de strunjire cu control numeric pentru atelierele de prelucrari mecanice, sectiile de productie de piese de precizie si unitatile de fabricatie care au nevoie de precizie 0.015mm si repetabilitate 0.006mm in productie continua. Strungul cnc pentru strunjit metal prelucreaza piese cu diametru maxim de 800mm peste pat si 540mm peste sanie, in lungimi de 750 / 1000 / 1500 / 2000 / 3000mm in functie de configuratia selectata, cu motor de ax de 7.5kW si viteza axului principal intre 100 si 1600rpm.

Strungul cnc pentru strunjit metal este disponibil cu controler GSK, FANUC, Siemens sau KND ? alegerea controlerului se face la ofertare in functie de sistemul CNC deja existent in atelier si de preferintele echipei de programare. Cele trei tipuri de configuratie (standard / tip B / tip C) diferentiaza alezajul axului principal si conul de fixare, acoperind gama completa de aplicatii ? de la strunjirea pieselor de ax si disc de dimensiuni medii pana la prelucrarea pieselor cu trecere axiala de diametru mare. Transport, montaj si punere in functiune incluse. Garantie 60 luni.
Specificatii tehnice ? strungul cnc pentru strunjit metal

Parametru
Valoare

Diametru maxim strunjire peste pat
800 mm

Diametru maxim strunjire peste sanie
540 mm

Lungime maxima piesa de prelucrat
750 / 1000 / 1500 / 2000 / 3000 mm

Latimea patului
400 mm

Motor ax principal
7,5 kW

Viteza ax principal
Ax independent: 100-1600 rpm

Viteza ax cu schimb 3 trepte
21-1600 rpm (I: 162-1600 | II: 66-500 | III: 21-150 rpm)

Precizie de pozitionare
0.015 mm

Repetabilitate de pozitionare
0.006 mm

Viteza deplasare rapida axa X / Z
4 / 6 m/min

Cursa centrului varfului mobil
150 mm

Conul mansionului varfului mobil
MT5

Con fixare ax standard
MT6

Con fixare ax tip B
?90 1:20

Con fixare ax tip C
?113 1:20

Alezaj ax standard
?52 mm

Alezaj ax tip B
?80 mm

Alezaj ax tip C
?105 mm

Dimensiunea mandrinei standard
C6 ? 250mm, 3 falci manuale

Tureta standard
4 pozitii electrica verticala

Controler disponibil
GSK / FANUC / Siemens / KND (selectat la ofertare)

Dotari standard incluse

Componenta
Specificatie

Ax principal
Frecventa variabila, cuplu mare, precizie inalta

Mandrina
3 falci manuala, 250mm

Tureta
Electrica verticala, 4 pozitii

Varf mobil
Manual MT5

Protectie stropi
Completa

Schimb viteze
Fara trepte (continuu)

Conectare axa Z
Directa ? transmisie si pozitionare de precizie maxima

Optiuni disponibile la ofertare

Optiune
Detalii

Mandrina hidraulica solida
Strangere automata, prindere rapida si uniforma

Mandrina hidraulica tubulara
Pentru piese cu trecere axiala

Tureta 6 pozitii
Mai multe scule simultan in productie complexa

Schimb viteze automatizat
Comutare automata intre trepte din program CNC

Lungime piesa extinsa
Pana la 3000mm in functie de configuratia patului

Configuratie tip B / tip C
Alezaj ax mai mare (?80 / ?105mm) pentru piese cu trecere de diametru mare

Strungul cnc pentru strunjit metal se configureaza la ofertare ? controler, lungimea patului, tipul mandrinei si optiunile de tureta se selecteaza in functie de gama de piese produsa. Consultanta tehnica gratuita disponibila.
